钢芯铝绞线

执行标准

GB/T 1179-2008 铝绞线及钢芯铝绞线。

产品详情

产品命名

1)电缆型号用字母及数字含义

J ................................................................钢芯绞合

F ................................................................防腐

G1和G1B .................................................普通强度镀锌钢线

G2A和G2B ...............................................高强度镀锌钢线

G3A ............................................................特高强度镀锌钢线


2)产品表示方法:

产品用型号,规格和标准标号表示。

a) JL-500-37由37根硬铝线绞制成的铝绞线,其标称截面为500mm²。

b) JL/G1A-500/35-45/7由45根硬铝线和7根A级镀层普通强度镀锌钢线绞制成的钢芯铝绞线,截面为500mm2,钢的标称截面35mm2。

c) JL1A-250-19由19根A级镀层普通强度镀锌钢线绞制成的镀锌钢绞线,钢线的标称截面为250mm2。


产品概述

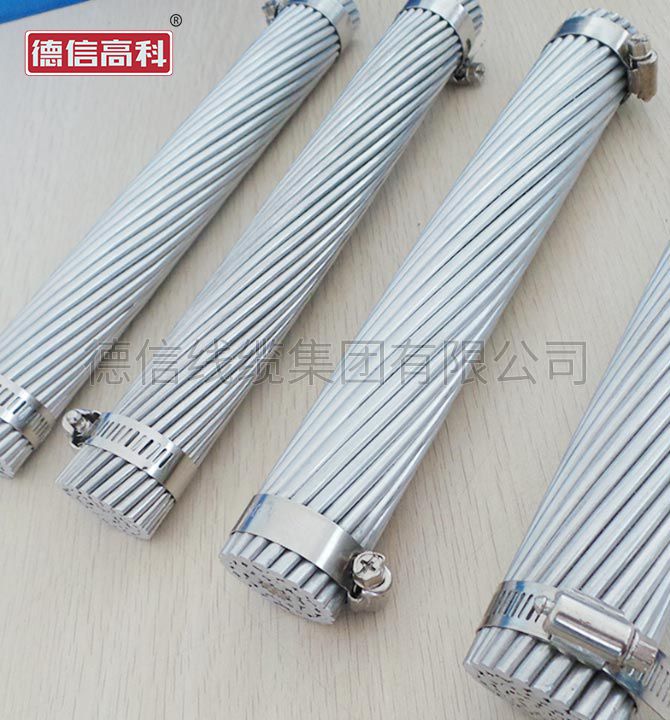

钢芯铝绞线,英文名称:aluminum conductor steel reinforced,ACSR,是指单层或多层铝股线绞合在镀锌钢芯线外的加强型导线。主要应用于电力和输电线路行业。


产品结构

钢芯铝绞线是由铝线和钢线绞合而成的,适用于架空输电线路用。

它内部是钢"芯",外部是用铝线通过绞合方式缠绕在钢芯周围;钢芯主要起增加强度的作用,铝绞线主要起传送电能的作用。


产品型号

钢芯铝绞线的型号分为:JL/G1A JL/G1B JL/G2A JL/G2B JL/G3A

其中:G1A或G1B指的是普通强度钢线。

G2A或G2B 指的是高强度钢线。

G3A指的是特高强度钢线。

型号差异:以JL/G1A-240/30型钢芯铝绞线为例。

在国标(GB/T1179-2008)中以目前的JL/G1A-240/30表示;

在国标(GB/T1179-1983)中以LGJ-240/30表示。


主要应用

对高电压的输电线路,由于线路的路径有限,又不可能在一个路径上架多条线路,人们想出了采用一个路径,一套铁塔,挂多条导线,即一条线路相当于架了多条线路的方法;对500KV的输电线路,我国大多采用挂四条导线的方式,这种架线的方式称为同塔并架。


相关优点

钢芯铝绞线具有结构简单、架设与维护方便、线路造价低、传输容量大、又利于跨越江河和山谷等特殊地理条件的敷设、具有良好的导电性能和足够的机械强度、抗拉强度大、塔杆距离可放大等特点。因此广泛应用于各种电压等级的架空输配电线路中。
