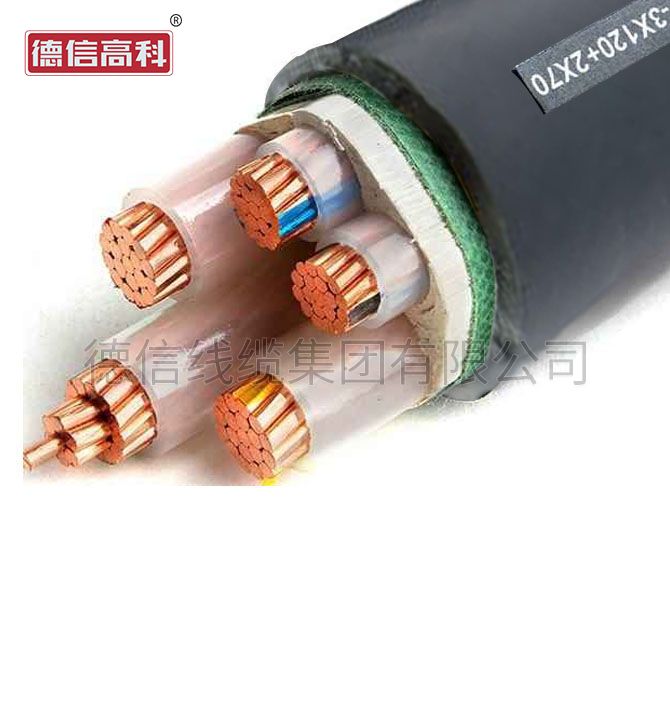

低烟无卤系电力电缆
执行标准
GB/T 12706.1-12706.2-2008额定电压35KV及以下交联聚乙烯绝缘聚烯烃护套低烟无卤电缆，低烟无卤阻燃特性标准：GB/T 19666-2005阻燃和耐火电线电缆通则。
产品用途
本产品适用于固定敷设在交流50HZ，额定电压35KV及以下的电力输配电线路上作输送电能用，用于要求电缆具有低烟无卤阻燃性能的场合。
产品详情
产品应用：
本产品适用于交流额定电压1KV及以下，作架空电力线路用铜芯，铝芯或铝合金芯耐候型聚氯乙烯（PVC）聚乙烯（PE）和交联聚乙烯（XLPE）绝缘型架空电缆。
使用特性
1）电缆导体的最高额定温度为90℃。
2）短路时（最长持续时间不超过5S）电缆导体的最高温度不超过250℃，过载温度不超过130℃。
3）敷设电缆时的环境温度应不低于0℃，其最小弯曲直径不小于下列规定：
单芯电缆20D（mm）,有铠装电缆15D；
多芯电缆15D（mm）,有铠装电缆12D。
其中：D—代表电缆实际外径。
产品性能
电缆主要技术性能指标参数见表1-表3
表1 0.6/1KV级电缆主要技术性能指标参数
| 序号 | 项目 | 单位 | 指标 |
| 1 | 导体直流电阻 | Ω/km | -- |
| 2 | 绝缘电阻常数（20℃，最小） | MΩ/km | 3670 |
| 3 | 交流电压实验 试验电压 实验时间 实验结果 | KV Min | 3.5 5 绝缘不击穿 |
| 4 | 四小时高电压实验 试验电压 实验时间 实验结果 | KV h | 2.4 4 试样应不击穿 |
| 5 | 绝缘热延伸实验 实验条件 空气温度 负荷时间 机械应力 负载下伸长率（最大） 冷却后永久伸长率（最大） | ℃ Min N/CM² % % | 200±3152017515 |
表2 3.6/6~26/35KV级电缆技术性能指标参数
| 额定电压U0/U（KV） | 3.6/6 | 6/6，6/10 | 8.7/108.7/15 | 12/20 | 18/20 | 21/35 | 26/35 | |||
| 局部放电实验（pC） | ≤10 | ≤10 | ||||||||
| 工频5min耐压试验 | 12.5 | 21 | 30.5 | 42 | 63 | 73.5 | 91 | |||
| 4小时工频实验（KV） | 14.4 | 24 | 34.8 | 48 | 72 | 84 | 104 | |||
| 三次弯曲和热循环后的局部放电实验（pC） | ≤10 | ≤5 | ||||||||
| 24KV交流电压在室温下tgδ最高工作温度（90℃）tgδ | ≤80X10² | ≤10X10² | ||||||||
| 冲击电压 | 60 | 75 | 95 | 125 | 170 | 200 | 200 | |||
| 30min交流电压实验（KV） | 53 | 65 | ||||||||
表3 无卤低烟阻燃特性
| 序号 | 项目 | 单位 | 指标 |
| 1 | 低烟性能 最小透光率 | % | % |
| 2 | 无卤性能 PH值 导电率 | μs/mm | ≥4. 3≤10 |
| 3 | 成束燃烧实验 每米电缆含非金属材料体积 A类 B类 C类 供火时间 A类和B类 C类 炭化长度 | 1/m Min m | 7 3.5 1.5 40 20 ≤2.5 |
产品命名
1）阻燃和耐火电缆的型号由产品燃烧特性代号和相关电线电缆型号两部分组成
2）产品燃烧特性代号
| 系列名称 | 代号 | 名称 | |
| 阻燃系列 | 无卤低烟 | WDZ WDZA WDZB WDZC WDZD | 无卤低烟阻燃 无卤低烟阻燃A类 无卤低烟阻燃B类 无卤低烟阻燃C类 无卤低烟阻燃D类 |
1）产品表示方法
产品用型号、规格和标准标号表示。
示例：交联聚乙烯绝缘钢带铠装聚烯烃护套无卤低烟阻燃A类电力电缆，额定电压8.7/10KV，3芯，标称截面240mm²
表示为：WDZAYJY22-8.7/10 3X240
产品型号（见表4）
表4 产品型号
| 型号 | 产品名称 | |
| 铜芯 | 铝芯 | |
| WDZAYJY | WDZAYJLY | 交联聚乙烯绝缘聚烯烃护套无卤低烟阻燃A类电力电缆 |
| WDZBYJY | WDZBYJLY | 交联聚乙烯绝缘聚烯烃护套无卤低烟阻燃B类电力电缆 |
| WDZAYJY22 | WDZAYJLY22 | 交联聚乙烯绝缘钢带铠装聚烯烃护套无卤低烟阻燃A类电力电缆 |
| WDZBYJY22 | WDZBYJLY22 | 交联聚乙烯绝缘钢带铠装聚烯烃护套无卤低烟阻燃B类电力电缆 |
| WDZAYJY32 | WDZAYJLY32 | 交联聚乙烯绝缘细钢丝铠装聚烯烃护套无卤低烟阻燃A类电力电缆 |
| WDZBYJY32 | WDZBYJLY32 | 交联聚乙烯绝缘细钢丝铠装聚烯烃护套无卤低烟阻燃B类电力电缆 |
