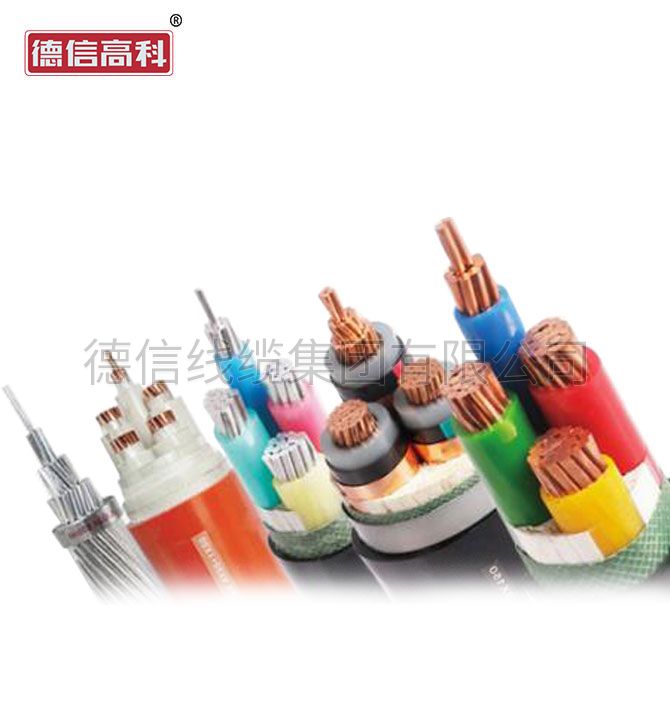

zc阻燃系列

基本信息

中文名称：阻燃电缆

使用特性：聚氯乙烯绝缘

额定电压：0.6/1KV

工作温度：导体最高 140℃

短路温度：≤180℃

环境温度：敷设时≥0℃(低于0℃需预热)

阻燃特性：符合GB12666.5 A或B(IEC332-3)

执行标准：GB/T19666-2005

概述

阻燃的含义:在规定试验条件下，试样被燃烧，在撤去火源后，火焰在试样上的蔓延仅在限定范围内并且自行熄灭的特性，即具有阻止或延缓火焰发生或蔓延的能力。阻燃电缆电线电缆电缆的燃烧是由于外部加热而产生了易燃气体，要达到阻燃的目的，必须抑制引起燃烧的三要素，即:可燃气体、热量和氧气。因此，阻燃电线电缆一般采用的方法就是在护套材料中添加含有卤素的卤化物和金属氧化物，从阻燃的角度来评价，这是极好的方法，但是，由于这些材料中含有卤化物，在燃烧时释放大量的烟雾和卤化氢气体，所以，火灾时的能见度低，给人员的安全疏散和消防带来很大的妨碍，而人则更多地为有毒气体窒息致死。

此外，卤化氢气体与空气中的水一旦反应后，即生成"卤化氢酸"，严重腐蚀仪器设备、建筑物造成"二次灾害"。

目前，随着科技水平的不断提高，阻燃问题已由过去的卤素阻燃化，进一步发展到低卤、无卤的阻燃化。

特性

指标

1.成品电缆导体(R类)直流电阻(符合GB3956规定)

2.工频电压试验:交流50HZ3.5KV/5min不击穿

IEC阻燃等级 为了评定线缆的阻燃性能优劣，国际电工委员会分别制定了 IEC60332-1、IEC60332-2和IEC60332-3三个标准。IEC60332-1和IEC60332-2分别用来评定单根线缆按倾斜和垂直布放时的阻燃能力(国内对应GB12666.3和GB12666.4标准)。IEC60332-3(国内对应GB12666.5-90，GB12666.5已经被GB/T 18380.3-2001代替)用来评定成束线缆垂直燃烧时的阻燃能力，相比之下成束线缆垂直燃烧时在阻燃能力的要求上要高得多。

◎ IEC60332-1/BS4066-1阻燃等级(单根电线或电缆垂直燃烧测试 Flame Test On Single Vertical Insulated Wires/Cables) 这是单根电缆的阻燃标准。试验规定，一根 60cm长的试样垂直固定在前壁开通的金属箱内，火焰长度175mm的丙烷燃烧器从距试样的上部固定端450mm的位置上火焰锥与电缆以45度角接触，如果试样燃烧损坏部分距离固定端下部不超过50mm，测试通过。阻燃电缆◎ IEC60332-3/BS4066-3阻燃等级(成束电线或电缆垂直燃烧测试 Flame Test On BunchedWires/Cables) 这是成束电缆的阻燃标准。试验规定，成束 3.5m长的电缆试样用铁丝固定在梯形测试架上，试样数量按不同分类所要求的非金属物料决定。试样垂直挂在燃烧炉背壁上，空气通过底板上的进气口引入燃烧炉。丙烷平面燃烧器以750℃的火焰与试样接触，试样在强制吹风(气流排放5m3/分钟，风速0.9m/秒)的情况下，必须在垂直燃烧20分钟内燃不起来，电缆在火焰蔓延2.5米以内自行熄灭。IEC60332有A类、B类、C类和D类之分，以评定阻燃性能优劣。

UL阻燃标准 UL列明的任何电缆经过测试验证若符合某种防火等级，可在电缆印上UL识别字、防火等级和批准编号。

◎ 增压级-CMP级(送风燃烧测试/斯泰钠风道实验Plenum Flame Test/Steiner TunnelTest) 这是 UL防火标准中要求最高的电缆(Plenum Cable)，适用安全标准为UL910，实验规定在装置的水平风道上敷设多条试样，用87.9KW煤气本生灯(300，000BTU/Hr)燃烧20分钟。合格标准为火焰不可延伸到距煤气本生灯火焰前端5英尺以外。光密度的峰值最大为0.5，平均密度值最大为0.15。 这种CMP电缆通常安装在通风管道或空气处理设备使用的空气回流增压系统中，被加拿大和美国所认可采用。符合UL910标准的FEP/PLENUM材料，阻燃性能要比符合IEC60332-1及IEC60332-3标准的低烟无卤材料的阻燃性能好，燃烧起来烟的浓度低。

◎ 干线级-CMR级(直立燃烧测试Riser Flame Test) 这是 UL标准中商用级电缆(Riser Cable),适用安全标准为UL1666。实验规定在模拟直立轴上敷设多条试样，用规定的154.5KW煤气本生灯(527，500BTU/Hr)30分钟。合格标准为火焰不可蔓延到12英尺高的房间的上部。干线级电缆没有烟雾浓度规范，一般用于楼层垂直和水平布线使用。

◎ 商用级-CM级(垂直燃烧测试Vertial Tray Flame Test) 这是 UL标准中商用级电缆(General Purpose Cable)，适用安全标准为UL1581。实验规定在垂直8英尺高的支架上敷设多条试样，用规定的20KW带状喷灯燃烧(70，000BTU/Hr)20分钟。合格标准为火焰不可蔓延到电缆的上端并自行熄灭。UL1581和IEC60332-3C类似，只是敷设电缆根数不同。商用级电缆没有烟雾浓度规范，一般仅应用于同一楼层的水平走线，不应用于楼层的垂直布线上。

◎ 通用级-CMG级(垂直燃烧测试Vertial Tray Flame Test) 这是 UL标准中通用级电缆(General Purpose Cable)，适用安全标准为UL1581。商用级和通用级的测试条件类似，同为加拿大和美国认可使用。通用级电缆没有烟雾浓度规范，一般仅应用于同一楼层的水平走线，不应用于楼层的垂直布线上。

◎ 家居级- CMX级(垂直燃烧测试Vertial Wire Flame Test) 这是 UL标准中家居级电缆(Restricted Cable)，适用安全标准为UL1581，VW-1。实验规定试样保持垂直，用试验用的喷灯燃烧(30，000 TU/Hr)15秒钟，然后停止15秒钟，反复5次。合格标准为余火焰不可超过60秒钟，试样不可烧损25%以上，垫在底部的外科用棉不可被落下物引燃。UL1581-VW-1和IEC60332-1类似，只是燃烧的时间不同。这种等级也没有烟雾或毒性规范，仅用于敷设单条电缆的家庭或小型办公室系统中。这类电缆不应成捆敷设使用，必须套管。烟密度、卤素含量和毒性等级

区分

阻燃电缆和耐火电缆的区别:

一般人很容易混淆阻燃电缆和耐火电缆的概念，虽然阻燃电缆有许多较适用于化工企业的优点，如低卤、低烟 阻燃等，但在一般情况下，耐火电缆可以取代阻燃电缆，而阻燃电缆不能取代耐火电缆。他们的区别主要在于:

1 原理的区别

耐火电缆与阻燃电缆的原理不同。含卤电缆阻燃原理是靠卤素的阻燃效应，无卤电缆阻燃原理是靠析出水降低温度来熄灭火焙.耐火电缆是靠耐火层中云母材料的耐火、耐热的特性，保证电缆在火灾时也工作正常。

2 结构和材料的区别

耐火电缆的结构和材料与阻燃电缆也不相同。

阻燃电缆的基本结构是:

(1)绝缘层采用阻燃材料

(2)护套及外护层采用阻燃材料;

(3)包带和填充采用阻燃材料。

而耐火电缆通常是在导体与绝缘层之间再加1个耐火层，所以从理论上讲可以在阻燃电缆的结构中加上耐火层，就形成了既阻燃又耐火的电缆，但实际并没有这个必要。

因为耐火电缆的耐火层，通常采用多层云母带直接绕包在导线上.它可耐长时间的燃烧，即使施加火焰处的高聚物被烧毁，也能够保证线路正常运行。

3.优缺点

阻燃电缆、无卤电缆、耐火电缆的明确概念及优缺点

阻燃电缆的特点是延缓火焰沿着电缆蔓延使火灾不致扩大。由于其成本较低，因此是防火电缆中大量采用的电缆品种。无论是单根线缆还是成束敷设的条件下，电缆知燃烧时能将火焰的蔓延控制在一定范围内，因此可以避免着火延燃而造成的重大灾害，从而提高电缆线路的防火水平。

无卤低烟阻燃电缆的特点是不仅拥有良好的阻燃性能，而且构成低烟无卤电缆材料的不含卤素，燃烧时的腐蚀性和毒性较低，产生极少量的烟雾，从而减少了对人身、仪器、设备的损害，有利于发生火灾时及时救援，虽然有良好阻燃性、耐腐独性、极少烟雾浓度等，但其在机械性及电气性能比普通电缆稍差。

耐火电缆是在火焰燃烧情况下能保持一定时间的正常运行，可保持线路的完整性。耐火电缆燃烧时产生的酸气烟雾量少，耐火阻燃性能大大提高，特别是在燃烧时，伴随着水喷和机械打击的情况下，电缆仍可保持线路的完整运行。
